Waveshare ESP32-S3-POE-ETH Ethernet + Wi-Fi + Bluetooth Geliştirme Kartı

ESP32-S3 ETHERNET GELİŞTİRME KARTI

Waveshare ESP32-S3-POE-ETH, kablolu Ethernet, Wi-Fi ve Bluetooth bağlantısını tek bir geliştirme kartında bir araya getiren güçlü bir ESP32-S3R8 tabanlı geliştirme platformudur. PoE desteği sayesinde uygun PoE switch veya PoE enjektör kullanılarak Ethernet kablosu üzerinden hem veri hem de güç aktarımı gerçekleştirilebilir.

Kart üzerinde bulunan W5500 Ethernet çipi, kamera arayüzü, Micro SD kart yuvası ve Pico uyumlu genişleme arayüzü, kartı IoT, endüstriyel otomasyon, ağ uygulamaları ve görüntü işleme projeleri için oldukça kullanışlı hale getirir.

Öne Çıkan Özellikler

✔️ Mikrodenetleyici: ESP32-S3R8
✔️ İşlemci: Xtensa 32-bit LX7 çift çekirdek
✔️ Maksimum Frekans: 240 MHz
✔️ SRAM: 512 KB
✔️ ROM: 384 KB
✔️ PSRAM: 8 MB
✔️ Flash: 16 MB
✔️ Wi-Fi: 2,4 GHz 802.11 b/g/n
✔️ Bluetooth: Bluetooth 5 LE / Bluetooth Mesh
✔️ Ethernet Çipi: W5500
✔️ Ethernet Hızı: 10/100 Mbps
✔️ PoE: IEEE 802.3af uyumlu harici PoE modülü desteği
✔️ Kamera Arayüzü: OV2640, OV5640 ve benzeri kameralar
✔️ Micro SD: Dahili Micro SD kart yuvası
✔️ USB: USB Type-C
✔️ Genişleme: Pico uyumlu arayüz
✔️ Anten: Dahili anten ve harici anten desteği

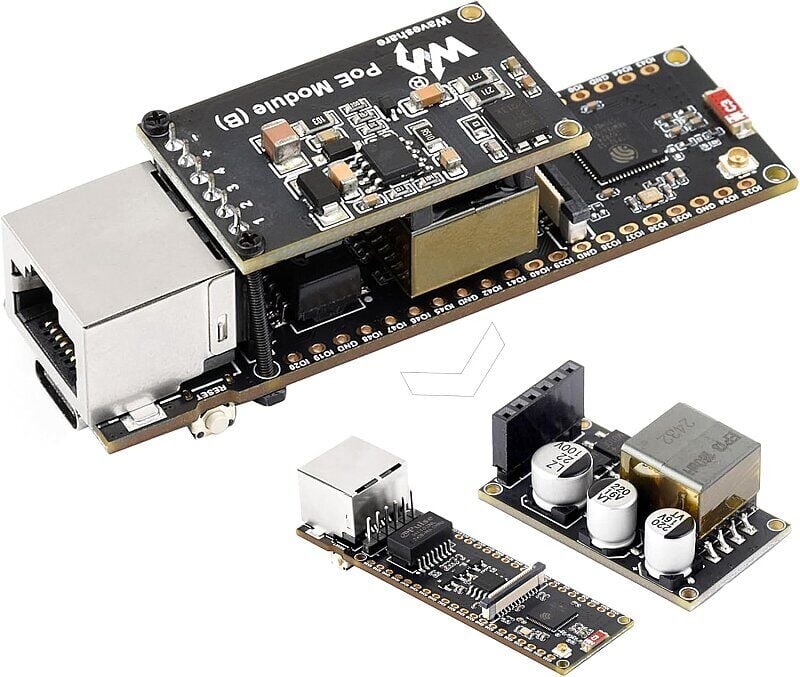

PoE ile Tek Kablo Üzerinden Güç ve Veri

Kartın öne çıkan özelliklerinden biri Power over Ethernet (PoE) desteğidir.

Uygun bir PoE switch veya PoE enjektör kullanıldığında Ethernet kablosu üzerinden:

✔️ Ağ bağlantısı
✔️ Güç aktarımı

aynı anda gerçekleştirilebilir.

Bu yapı özellikle güç adaptörüne ulaşmanın zor olduğu uzak noktalardaki IoT cihazları, sensör sistemleri ve ağ tabanlı kontrol cihazları için pratik bir çözüm sunar.

Not: PoE özelliğinin kullanılabilmesi için uygun harici PoE donanımı ve IEEE 802.3af uyumlu altyapı gerekir.

Kamera Desteği

ESP32-S3-POE-ETH üzerinde bulunan kamera arayüzü sayesinde OV2640 ve OV5640 gibi yaygın kamera modülleri kullanılabilir.

Bu özellik sayesinde kart;

✔️ IP kamera uygulamaları
✔️ Görüntü yakalama
✔️ Görüntü aktarımı
✔️ Yüz tanıma projeleri
✔️ Nesne algılama
✔️ AI tabanlı görüntü işleme
✔️ Plaka okuma projeleri

gibi uygulamalarda değerlendirilebilir.

Ethernet ve Kablosuz Bağlantı

Kart üzerindeki W5500 Ethernet kontrolcüsü, SPI arayüzü üzerinden 10/100 Mbps Ethernet bağlantısı sağlar.

Bunun yanında ESP32-S3R8'in dahili kablosuz özellikleri sayesinde 2,4 GHz Wi-Fi ve Bluetooth 5 LE bağlantısı da kullanılabilir. Böylece proje gereksinimine göre kablolu veya kablosuz ağ altyapısı tercih edilebilir.

Micro SD ve Genişleme

Dahili Micro SD kart yuvası, kamera görüntüleri, dosyalar ve diğer verilerin harici olarak depolanmasını sağlar.

Kartta bulunan Pico uyumlu arayüz ise çeşitli çevre birimleri ve genişleme kartlarının projeye dahil edilmesini kolaylaştırır.

Kullanım Alanları

✔️ Akıllı ev sistemleri
✔️ Ethernet tabanlı IoT cihazları
✔️ Endüstriyel otomasyon
✔️ Modbus TCP uygulamaları
✔️ MQTT sistemleri
✔️ Home Assistant projeleri
✔️ Web server uygulamaları
✔️ Uzaktan sensör izleme
✔️ Endüstriyel veri toplama
✔️ Kamera ve görüntü işleme
✔️ IP kamera projeleri
✔️ AIoT uygulamaları
✔️ Ağ tabanlı kontrol sistemleri
✔️ Micro SD veri kayıt sistemleri

Ürün Açıklaması

Waveshare ESP32-S3-POE-ETH, ESP32-S3R8'in yüksek işlem gücünü W5500 Ethernet bağlantısı ve PoE desteğiyle birleştiren çok yönlü bir geliştirme kartıdır.

240 MHz'e kadar çalışan çift çekirdekli Xtensa LX7 işlemcisi, 8 MB PSRAM ve 16 MB Flash belleği ile daha gelişmiş IoT ve görüntü işleme uygulamalarına yönelik güçlü bir donanım altyapısı sunar.

Wi-Fi + Bluetooth + Ethernet bağlantılarının aynı kart üzerinde bulunması, farklı haberleşme yöntemlerinin gerektiği projelerde esneklik sağlar. Kamera arayüzü ve Micro SD kart yuvası ise görüntü yakalama ve veri depolama uygulamalarını kolaylaştırır.

USB Type-C bağlantısı üzerinden güç, hata ayıklama ve firmware yükleme işlemleri gerçekleştirilebilir.

Sık Sorulan Sorular

ESP32-S3-POE-ETH nedir?
ESP32-S3R8 tabanlı; Ethernet, Wi-Fi, Bluetooth, kamera, Micro SD ve PoE özelliklerini bir araya getiren bir geliştirme kartıdır.

ESP32-S3-POE-ETH PoE ile çalışır mı?
Evet. Uygun harici PoE modülü ve IEEE 802.3af uyumlu altyapı ile Ethernet kablosu üzerinden güç alabilir.

Ethernet hızı nedir?
Kart üzerindeki W5500 Ethernet çipi 10/100 Mbps Ethernet bağlantısını destekler.

Hangi kameralar kullanılabilir?
Verilen özelliklere göre OV2640 ve OV5640 gibi yaygın kamera modülleri desteklenmektedir.

Micro SD kart kullanılabilir mi?
Evet. Kart üzerinde Micro SD kart yuvası bulunmaktadır.

ESP32-S3-POE-ETH Wi-Fi destekliyor mu?
Evet. ESP32-S3R8 sayesinde 2,4 GHz 802.11 b/g/n Wi-Fi bağlantısı kullanılabilir.

Bluetooth var mı?
Evet. Bluetooth 5 LE ve Bluetooth Mesh desteği bulunmaktadır.
