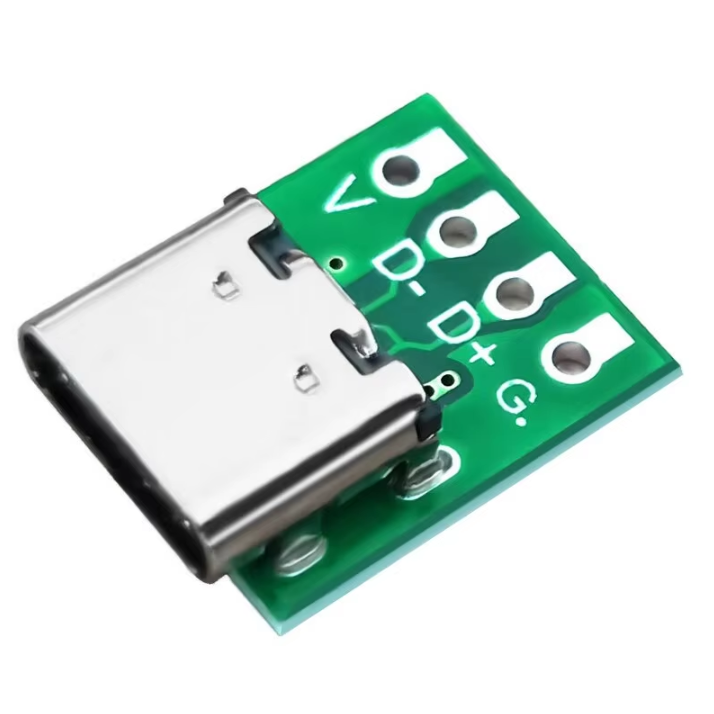

USB Type-C 4 Pin DIP Dönüştürücü Modül

USB BAĞLANTI VE PROTOTİPLEME MODÜLÜ

USB Type-C 4 Pin DIP dönüştürücü modül, USB Type-C bağlantısını VCC, GND, D+ ve D- hatlarına erişim sağlayan 4 pinli yapıya dönüştürür. Standart 2,54 mm pin aralığı sayesinde breadboard, delikli pertinaks ve özel PCB tasarımlarında kolayca kullanılabilir. Elektronik prototipleme ve USB bağlantılı devre geliştirme uygulamaları için pratik bir çözümdür.

Öne Çıkan Özellikler:

✔️ Bağlantı Tipi: USB Type-C
✔️ Pin Sayısı: 4 pin
✔️ Pin Çıkışları: VCC, GND, D+, D-
✔️ Pin Aralığı: 2,54 mm
✔️ Güç Bağlantısı: USB üzerinden 5V DC, uygun kaynak ve bağlantı koşullarında
✔️ Veri Hatları: USB 2.0 D+ ve D-
✔️ Montaj Tipi: DIP / delik içi montaj
✔️ Tasarım: Kompakt PCB modülü
✔️ Kullanım: Breadboard, prototipleme ve özel devre tasarımları

Kullanım Alanları:

✔️ Arduino ve mikrodenetleyici projeleri
✔️ ESP32 ve diğer geliştirme kartları
✔️ USB üzerinden güç sağlama uygulamaları
✔️ Breadboard ve prototipleme devreleri
✔️ USB 2.0 veri bağlantısı gerektiren projeler
✔️ Elektronik eğitim ve hobi uygulamaları
✔️ Özel PCB tasarımları

Ürün Açıklaması

USB Type-C 4 Pin DIP dönüştürücü, küçük boyutlu yapısıyla USB Type-C bağlantısını elektronik devrelere entegre etmeyi kolaylaştırır. VCC ve GND pinleri üzerinden uygun güç bağlantısı yapılabilir; D+ ve D- hatları ise desteklenen USB 2.0 veri iletişimi için kullanılabilir. Standart 2,54 mm pin aralığı, farklı prototipleme platformlarıyla kullanım kolaylığı sağlar.

Önemli Kullanım Notları:

✔️ Bu 4 pinli modül, USB Type-C bağlantısının tüm 24 pinini dışarı çıkarmaz ve USB 3.x hatlarını desteklemez.
✔️ USB Type-C güç kaynağından 5V alınabilmesi için modülün CC bağlantı tasarımı uygun olmalıdır. Ürün kartında gerekli CC dirençlerinin bulunup bulunmadığını kontrol edin.
✔️ USB Type-C konnektörünün fiziksel olarak takılabilmesi, her cihazla veri veya güç uyumluluğunu garanti etmez.
✔️ USB üzerinden besleme yapılırken bağlı devrenin akım ihtiyacını ve bağlantı polaritesini kontrol edin.
