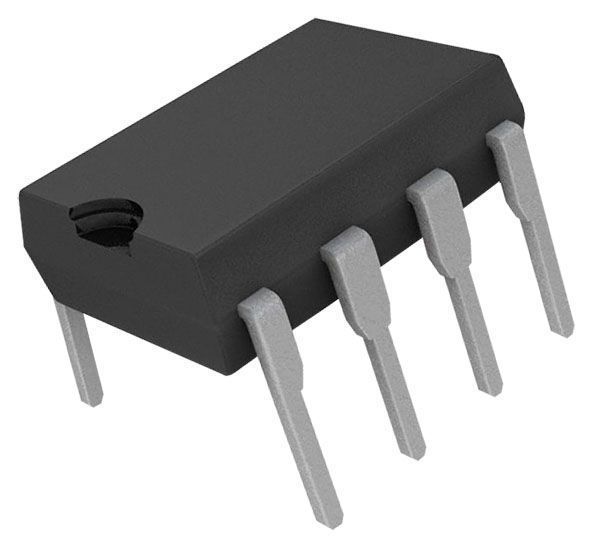

TC4424 MOSFET Gate Driver Entegresi (PDIP-8)
ÇİFT ÇIKIŞLI MOSFET SÜRÜCÜ
Microchip TC4424, MOSFET ve IGBT sürme uygulamaları için geliştirilmiş yüksek hızlı çift kanallı MOSFET sürücü entegresidir. TTL ve CMOS uyumlu giriş yapısı sayesinde mikrodenetleyici ve dijital devrelerle kolayca kullanılabilir. 3A çıkış akımı kapasitesi ile MOSFET kapılarını hızlı şekilde sürerek anahtarlama kayıplarını azaltır. SMPS, motor sürücü, inverter ve güç elektroniği projelerinde yaygın olarak tercih edilir.
✅ Çift bağımsız sürücü çıkışı
✅ 3A yüksek çıkış akımı
✅ Düşük taraf (Low-Side) MOSFET sürücü
✅ TTL ve CMOS uyumlu giriş
✅ Non-Inverting yapı
✅ 35ns yükselme süresi
✅ 35ns düşme süresi
✅ 4.5V – 18V çalışma gerilimi
✅ PDIP-8 through hole paket
✅ Düşük güç tüketimi
✅ Yüksek hızlı anahtarlama performansı
✅ Güç kaynakları ve inverter uygulamalarına uygun
Teknik Özellikler
✅ Ürün Tipi: MOSFET Gate Driver
✅ Seri: TC4424
✅ Sürücü Tipi: Low-Side
✅ Çıkış Sayısı: 2 Output
✅ Sürücü Sayısı: 2 Driver
✅ Çıkış Akımı: 3A
✅ Besleme Gerilimi Min: 4.5V
✅ Besleme Gerilimi Max: 18V
✅ Mantık Tipi: CMOS / TTL
✅ Yapılandırma: Non-Inverting
✅ Yükselme Süresi: 35ns
✅ Düşme Süresi: 35ns
✅ Güç Tüketimi: 730mW
✅ Çalışma Akımı: 2.5mA
✅ Minimum Çalışma Sıcaklığı: 0°C
✅ Maksimum Çalışma Sıcaklığı: +70°C
✅ Montaj Tipi: Through Hole
✅ Paket Tipi: PDIP-8
