RS485 – TTL UART Dönüştürücü Modül
RS485 – TTL UART Seri Haberleşme Dönüştürücü Modül
HABERLEŞME DÖNÜŞTÜRÜCÜ MODÜLÜ

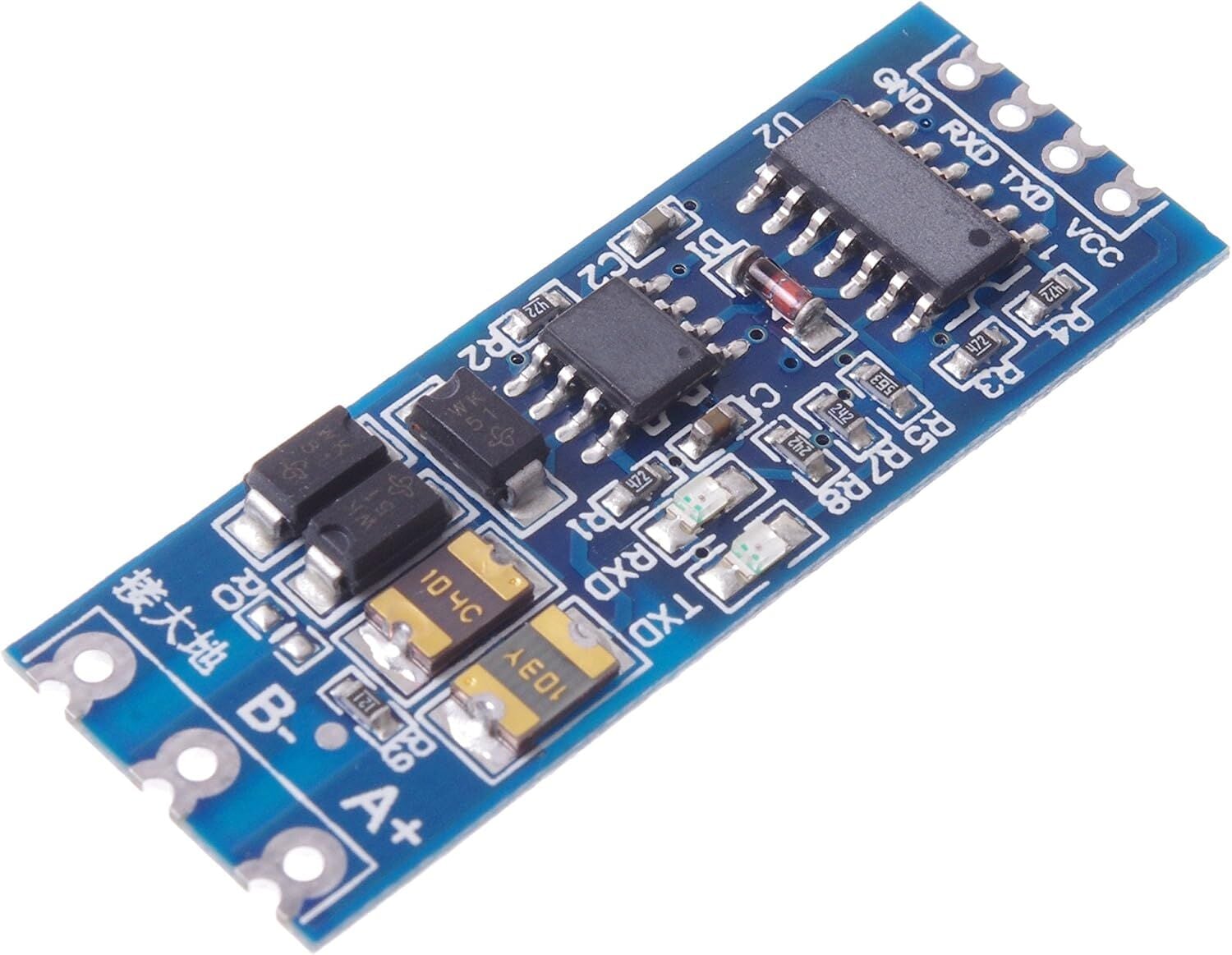

RS485 – TTL UART dönüştürücü modül, mikrodenetleyicilerin TTL seviyesindeki UART seri haberleşme sinyallerini RS485 haberleşme standardına dönüştürmek için kullanılır. Arduino, ESP32, ESP8266 ve STM32 gibi geliştirme kartlarının RS485 destekli cihazlarla haberleşmesini sağlar. Diferansiyel sinyal yapısı sayesinde uzun kablolarda ve elektriksel parazitin bulunduğu ortamlarda veri iletişimi için uygundur.
Öne Çıkan Özellikler:
✔️ Haberleşme Standardı: RS485
✔️ Arayüz: TTL UART
✔️ UART Bağlantıları: TXD, RXD
✔️ RS485 Bağlantıları: A+, B-
✔️ Besleme Girişi: VCC, GND
✔️ Veri İletişimi: Çift yönlü seri haberleşme
✔️ Uyumluluk: Uygun UART seviyelerine sahip mikrodenetleyiciler ve geliştirme kartları
✔️ Tasarım: Kompakt PCB modülü
✔️ Kullanım: Endüstriyel haberleşme ve otomasyon uygulamaları
Bağlantı Pinleri:
| Pin | Açıklama |
|---|---|
| VCC | Modül besleme girişi |
| GND | Toprak bağlantısı |
| TXD | UART veri gönderme girişi |
| RXD | UART veri alma çıkışı |
| A+ | RS485 diferansiyel hat |
| B- | RS485 diferansiyel hat |
Çalışma Prensibi
TTL UART sinyallerini RS485 sinyallerine dönüştüren modül, mikrodenetleyici ile RS485 haberleşme hattı arasında bağlantı kurar. RS485'in diferansiyel sinyal yapısı, elektriksel gürültünün etkisini azaltmaya ve uzun kablo mesafelerinde daha güvenilir veri iletişimi sağlamaya yardımcı olur.
Kullanım Alanları:
✔️ Arduino, ESP32 ve STM32 projeleri
✔️ PLC ve endüstriyel otomasyon sistemleri
✔️ Modbus RTU haberleşmesi
✔️ Sensör ve ölçüm cihazı ağları
✔️ Akıllı bina otomasyonu
✔️ Enerji ve sayaç okuma sistemleri
✔️ Motor sürücü ve makine kontrol sistemleri
✔️ Uzaktan veri toplama uygulamaları
Arduino ile Bağlantı
✔️ VCC → Uyumlu besleme gerilimi
✔️ GND → GND
✔️ Arduino TX → Modül RXD
✔️ Arduino RX → Modül TXD
✔️ A+ ve B- → RS485 cihazının ilgili hatları
Önemli: Modülün çalışma gerilimi ve UART lojik seviyesi, ürünün teknik özelliklerine göre doğrulanmalıdır. Tüm RS485-TTL modülleri 3,3V ve 5V sistemlerle otomatik olarak uyumlu değildir. A/B hat isimlendirmeleri üreticiye göre değişebileceğinden haberleşme sağlanamazsa cihazların bağlantı dokümanları kontrol edilmelidir. Uzun hatlarda sonlandırma direnci ve uygun kablolama gerekebilir.
Ürün Açıklaması
RS485 – TTL UART dönüştürücü modül, mikrodenetleyici tabanlı projelerde seri haberleşme altyapısını RS485 standardına taşımaya yardımcı olur. Kompakt yapısı sayesinde geliştirme kartlarına ve kontrol devrelerine entegre edilebilir. Uzun mesafeli veri aktarımı, sensör ağları ve endüstriyel kontrol uygulamalarında kullanılabilir.
