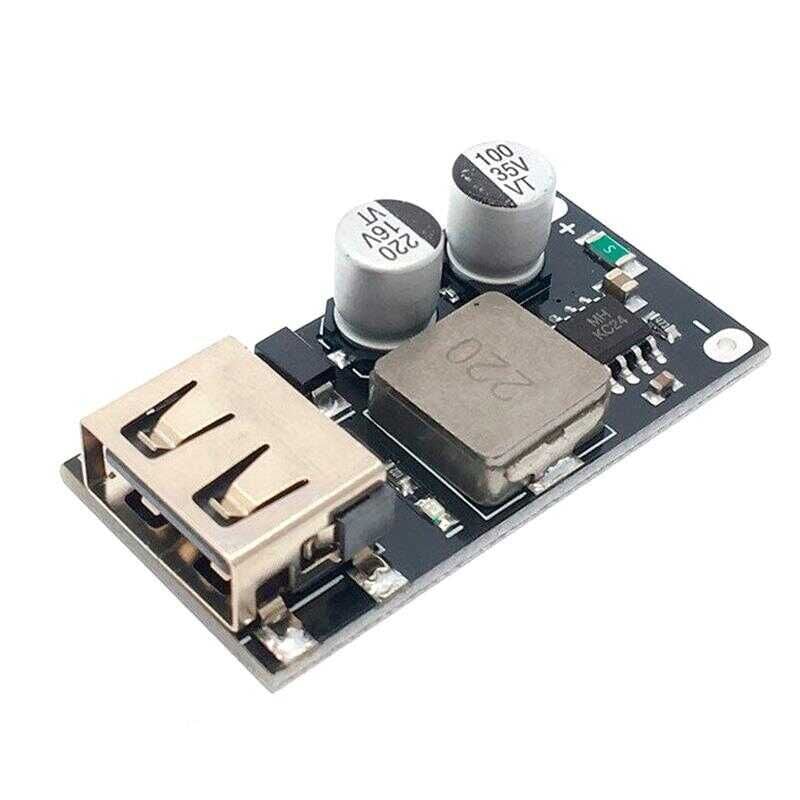

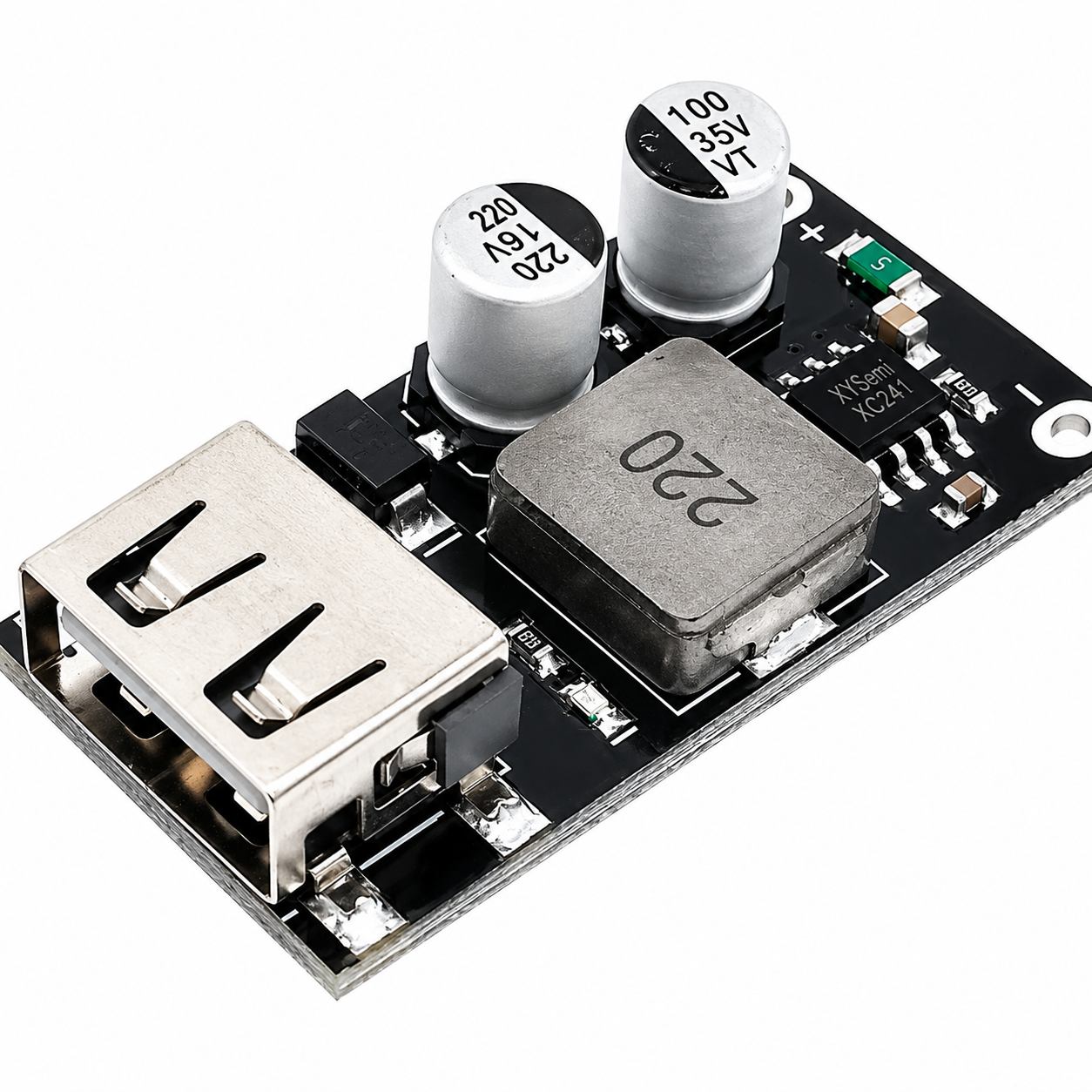

QC3.0 Hızlı Şarj Devresi
QC3.0 / QC2.0 Hızlı Şarj Akıllı Regüle Devresi (6–32V Giriş, 18W)
AKILLI HIZLI ŞARJ VE GÜÇ REGÜLASYONU
QC3.0 Hızlı Şarj Akıllı Regüle Devresi, 6–32V arası DC giriş voltajını regüle ederek bağlı cihazın desteklediği hızlı şarj protokolüne göre otomatik voltaj çıkışı sağlayan gelişmiş bir güç modülüdür. Qualcomm Quick Charge 3.0 ve 2.0 başta olmak üzere birçok popüler hızlı şarj standardını destekler. Akıllı voltaj müzakere sistemi sayesinde hem yüksek şarj hızı hem de batarya sağlığı korunur.
Teknik Özellikler
✅ Giriş Gerilimi: DC 6V – 32V
✅ Çıkış Gerilimi: 3.6V – 12V (QC protokolüne bağlı olarak otomatik)
✅ Varsayılan Çıkış: 5V
✅ Maksimum Çıkış Gücü: 18W
✅ Hızlı Şarj Desteği: Qualcomm QC3.0 ve QC2.0
✅ Çıkış Akımları (cihaz destekliyorsa):
✅ 5V 3.6A
✅ 9V 2A
✅ 12V 1.5A
✅ Koruma Özellikleri: Aşırı akım, kısa devre, aşırı ısınma ve düşük giriş voltajı koruması
Desteklenen Hızlı Şarj Protokolleri
✔️ Qualcomm Quick Charge 3.0
✔️ Qualcomm Quick Charge 2.0
✔️ Apple
✔️ Samsung AFC
✔️ Huawei FCP
✔️ BC1.2
✔️ MTK PE1.1 / PE2.0
✔️ SFCP
Öne Çıkan Avantajlar
✔️ QC3.0 ile 0.2V adımlarla 3.6V – 20V arası dinamik voltaj ayarlama
✔️ QC2.0 uyumlu cihazlarda 5V, 9V ve 12V otomatik geçiş
✔️ Standart USB cihazlar için güvenli 5V çıkış
✔️ Yumuşak modda hızlı şarj ile pil ömrünü uzatan çalışma yapısı
✔️ QC3.0 teknolojisi sayesinde QC2.0’a göre %75’e varan şarj süresi iyileştirmesi
✔️ Standart şarja kıyasla %40 daha hızlı şarj performansı

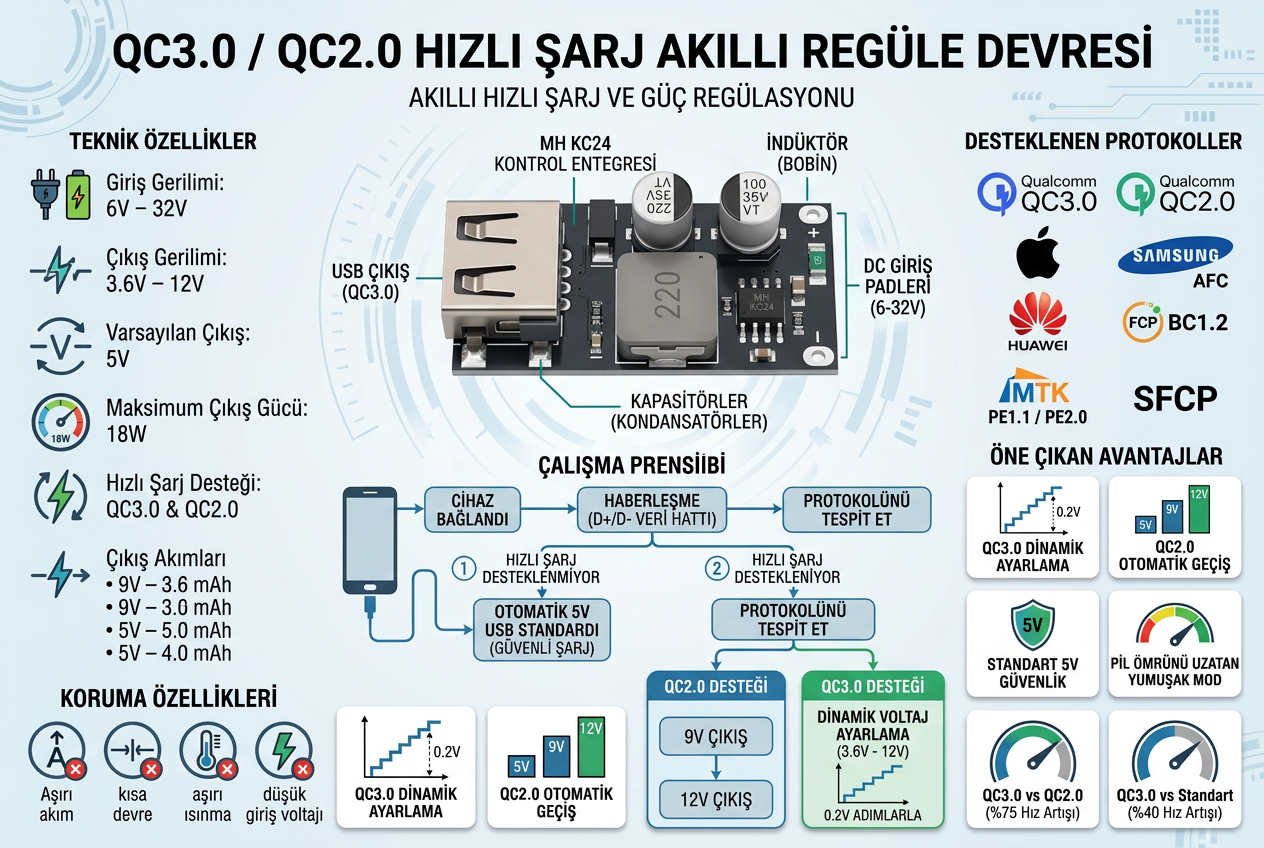

Çalışma Prensibi
✔️ Bağlanan cihaz hızlı şarj protokolünü desteklemiyorsa modül otomatik olarak 5V USB standardında çalışır
✔️ QC2.0 cihazlarla veri hattı (D+/D-) üzerinden haberleşerek 9V veya 12V çıkış sağlar
✔️ QC3.0 destekli cihazlarda yük talebine göre voltajı 0.2V adımlarla ayarlar
Kullanım Alanları
✔️ Powerbank projeleri
✔️ Araç içi USB hızlı şarj sistemleri
✔️ Akıllı telefon ve tablet şarj modülleri
✔️ DC güç kaynaklı hızlı şarj uygulamaları
✔️ Elektronik DIY ve Ar-Ge çalışmaları
Kısa Özet:
QC3.0 / QC2.0 Hızlı Şarj Akıllı Regüle Devresi, geniş giriş voltaj aralığı, çoklu hızlı şarj protokol desteği ve 18W gücü ile profesyonel ve güvenilir bir şarj çözümüdür. Hızlı, akıllı ve güvenli şarj arayanlar için ideal bir modüldür.
