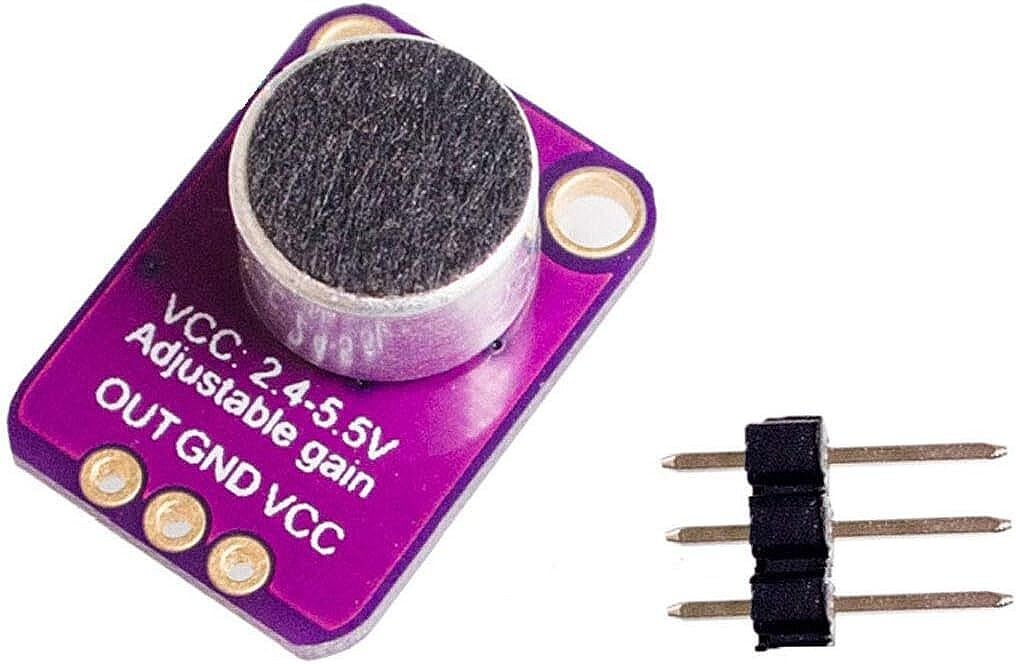

MAX4466 Elektret Mikrofon Amplifikatör Modülü

SES SENSÖRÜ VE MİKROFON AMPLİFİKATÖRÜ

MAX4466 Elektret Mikrofon Amplifikatör Modülü, elektret mikrofon tarafından algılanan ses sinyallerini yükseltmek için tasarlanmış kompakt bir ses modülüdür. Üzerindeki MAX4466 amplifikatör entegresi ve kazanç ayar potansiyometresi sayesinde ses sinyalinin seviyesini uygulamanıza göre ayarlamanıza yardımcı olur.

Arduino, ESP32 ve benzeri mikrodenetleyici projelerinde ses algılama, ses seviyesi ölçümü ve ses kontrollü sistemler geliştirmek için kullanılabilir.

Öne Çıkan Özellikler

✅ Amplifikatör Entegresi: MAX4466
✅ Çalışma Voltajı: DC 2,7V – 5,5V
✅ Çalışma Akımı: Yaklaşık 3 mA
✅ Mikrofon Frekans Aralığı: 20 Hz – 20 kHz
✅ Kazanç Ayarı: 25x – 125x
✅ Kazanç Kontrolü: Ayarlanabilir potansiyometre
✅ Çıkış Sinyali: 1,25V DC bias üzerinde, belirtilen koşullarda 2Vpp
✅ Tipik THD: %0,03
✅ Çalışma Sıcaklığı: -20°C ~ +75°C
✅ Çıkış Tipi: Analog ses sinyali

Pin Açıklamaları

✔️ VCC: 2,7V – 5,5V besleme gerilimi
✔️ GND: Toprak bağlantısı
✔️ OUT: Analog ses sinyali çıkışı

Kullanım Alanları

✔️ Arduino ve ESP32 ses algılama projeleri
✔️ Ses seviyesi ölçüm sistemleri
✔️ Ses kontrollü robotlar
✔️ Ses kayıt ve izleme uygulamaları
✔️ Ses tanıma sistemleri
✔️ Akıllı ev ve otomasyon projeleri
✔️ Ortam sesi algılama devreleri
✔️ Mikrodenetleyici tabanlı ses uygulamaları

Ürün Açıklaması

MAX4466 mikrofon amplifikatör modülü, düşük seviyeli mikrofon sinyallerini yükselterek elektronik devrelerde işlenmesini kolaylaştırır. Ayarlanabilir kazanç özelliği sayesinde farklı ses seviyelerine ve uygulama ihtiyaçlarına göre çıkış sinyali düzenlenebilir.

Analog çıkışı, uygun ADC girişine sahip mikrodenetleyicilerle kullanılabilir. Arduino ve ESP32 gibi geliştirme kartlarıyla ses seviyesini izleme, belirli ses olaylarını algılama ve ses kontrollü projeler oluşturma imkânı sunar.

Kompakt tasarımı ve düşük çalışma akımı sayesinde prototipleme ve hobi elektroniği uygulamalarında kullanıma uygundur.

Sık Sorulan Sorular

MAX4466 modülü kaç volt ile çalışır?
DC 2,7V ile 5,5V arasında çalışır.

MAX4466 Arduino ile kullanılabilir mi?
Evet. Analog OUT pini, uygun bağlantıyla Arduino'nun analog girişine bağlanabilir.

MAX4466 ESP32 ile kullanılabilir mi?
Evet. Analog çıkışı ESP32'nin uygun ADC girişine bağlanabilir. Giriş geriliminin kartın izin verdiği sınırları aşmamasına dikkat edilmelidir.

Kazanç ayarı yapılabilir mi?
Evet. Kart üzerindeki potansiyometre ile amplifikatör kazancı ayarlanabilir. Belirtilen kazanç aralığı 25x–125x'tir.

MAX4466 doğrudan ses kaydı yapar mı?
Hayır. Modül mikrofon sinyalini yükseltir. Ses kaydı için ayrıca uygun bir mikrodenetleyici, ses dönüştürücü veya kayıt sistemi gerekir.

Kullanım Notu

Modülün OUT çıkışı, verilen teknik özelliklere göre yaklaşık 1,25V DC bias üzerinde ses sinyali taşır. Mikrodenetleyiciye bağlantı yaparken besleme gerilimine, ADC giriş sınırlarına ve sinyal seviyesine dikkat edilmelidir.
