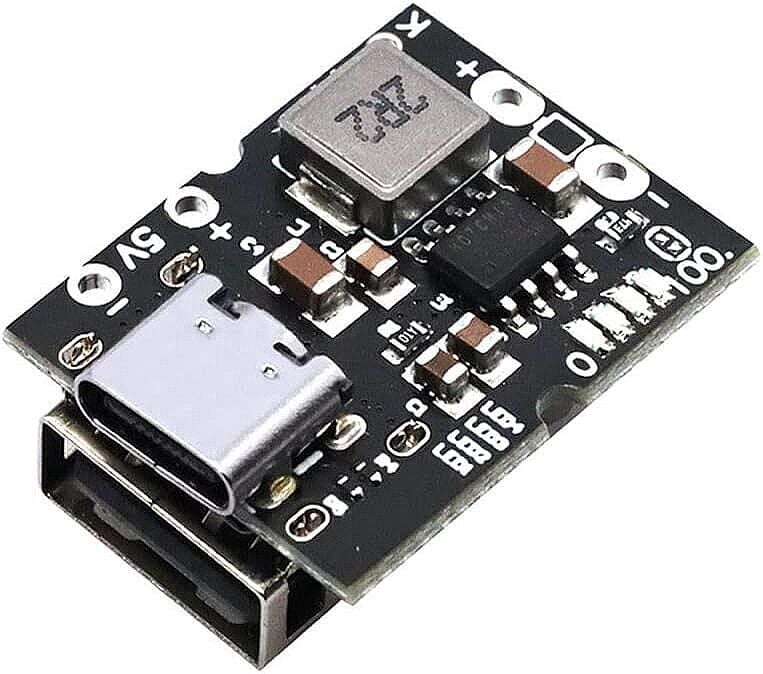

FM5324 Powerbank Devresi 5V 2A USB Type-C Şarj Modülü

POWERBANK ŞARJ VE VOLTAJ YÜKSELTİCİ MODÜLÜ

FM5324 Powerbank Devresi, tek hücreli 3.7V Li-ion veya Li-Po pillerin şarj edilmesi ve pil geriliminin 5V USB çıkışına yükseltilmesi için tasarlanmış kompakt bir güç yönetim modülüdür. USB Type-C şarj girişi ve 4 LED'li pil seviye göstergesi sayesinde kendi taşınabilir güç kaynağınızı oluşturmak için kullanılabilir.

Özellikler:

✅ Entegre: FM5324

✅ USB Type-C üzerinden şarj girişi

✅ USB çıkış gerilimi: 5V DC

✅ Sürekli çıkış akımı: 2A (belirtilen değer)

✅ Maksimum çıkış akımı: Yaklaşık 3A (çalışma koşullarına bağlıdır)

✅ Şarj akımı: 2A (belirtilen değer)

✅ Desteklenen pil türleri: Tek hücreli 3.7V Li-ion ve Li-Po

✅ Pil şarj sonlandırma gerilimi: 4.2V

✅ Yaklaşık %90 verimlilik (çalışma koşullarına bağlıdır)

✅ 4 LED ile pil seviyesi göstergesi

✅ Şarj kontrolü ve voltaj yükseltme işlevleri

Pil Uyumluluğu:

✔️ 18650 Li-ion pil

✔️ 21700 Li-ion pil

✔️ 3.7V Li-Po pil

✔️ Diğer uyumlu tek hücreli 1S lityum piller

Bağlantı Bilgileri:

✔️ B+: Pil pozitif (+) bağlantısı

✔️ B-: Pil negatif (-) bağlantısı

✔️ USB Type-C: Şarj girişi

✔️ USB-A: 5V güç çıkışı

✔️ 5V+ / GND pedleri: Kart üzerindeki alternatif çıkış noktaları; bağlantıdan önce kart üzerindeki işaretleri kontrol ediniz.

Kullanım Alanları:

✔️ DIY powerbank yapımı

✔️ Arduino ve ESP32 projeleri

✔️ Raspberry Pi Pico ve mikrodenetleyici uygulamaları

✔️ IoT cihazları ve taşınabilir sensör sistemleri

✔️ Robotik projeler ve taşınabilir elektronik devreler

✔️ USB üzerinden 5V besleme gerektiren uygulamalar

Önemli Kullanım Uyarıları:

✔️ Yalnızca tek hücreli 3.7V nominal lityum pil ile kullanınız. 2S ve 3S gibi çok hücreli batarya paketleri için uygun değildir.

✔️ Pilin kapasitesini ve izin verilen şarj akımını kontrol ediniz. Her pil 2A şarj akımını desteklemeyebilir.

✔️ 2A sürekli ve yaklaşık 3A maksimum çıkış değerleri; pil gerilimi, sıcaklık, soğutma ve kart tasarımına bağlıdır. Bu akımların her koşulda sağlanacağı garanti edilmez.

✔️ Aşırı şarj, aşırı deşarj ve kısa devre gibi korumaların kapsamını kartın teknik dokümanından doğrulayınız. Pil koruması olduğu varsayımıyla ek güvenlik önlemlerini ihmal etmeyiniz.

FM5324 Powerbank Devresi ile uyumlu tek hücreli lityum pil kullanarak kompakt ve taşınabilir 5V güç kaynağı projeleri geliştirebilirsiniz.
