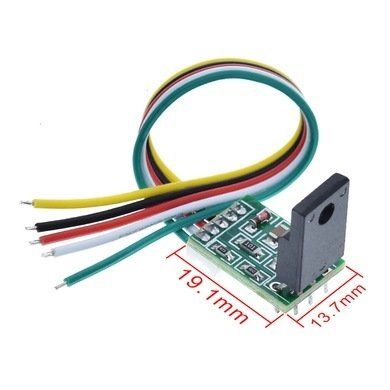

CA-888 LCD Power Modül

LCD GÜÇ DÖNÜŞTÜRÜCÜ

CA-888 yüksek voltajlı LCD güç kartlarında kullanılan kompakt ve verimli bir güç modülüdür 300V giriş gerilimini kararlı bir şekilde 12V veya 18V çıkışa dönüştürür ve arızalı LCD TV ya da monitör güç devrelerinde hızlı çözüm sağlar 15 ile 24 inç arası ekranlarla uyumlu yapısı sayesinde teknik servislerin en çok tercih ettiği güç modüllerindendir

Özellikler

✅ Model CA-888 Entegre
✅ Giriş Voltajı 300V
✅ Çıkış Voltajı 12V veya 18V
✅ Uyumlu Ekran Boyutları 15 – 24 inç
✅ Çalışma Sıcaklığı -40°C ~ 80°C
✅ Kablo Uzunluğu 10 cm
✅ Ürün Boyutları 13.7 mm x 19.1 mm
✅ Ağırlık 5.5 gr
✅ Renk Kodlu Kablo Bağlantıları ile kolay kurulum
✅ Kararlı çıkış ve yüksek çalışma güvenilirliği

Kablo Bağlantıları

→Sarı Kablo Drain MOSFET drenaj ucuna bağlanır
→Siyah Kablo GND negatif kapasitöre bağlanır
→Kırmızı Kablo VCC doğrultucu kapasitörün pozitif ucuna bağlanır
→Beyaz Kablo FB optokuplör geri besleme hattına bağlanır
→Yeşil Kablo Start +300V kapasitörün pozitif terminaline bağlanır

Kullanım Alanları

✔️ LCD TV güç kartı onarımı
✔️ Monitör güç modülü değişimi
✔️ Arızalı SMPS güç devresi bypassı
✔️ Teknik servis ve tamir uygulamaları
✔️ LCD sürücü projelerinde güç dönüştürme işlemleri

CA-888 LCD Power Modül LCD ekran tamirlerinde hızlı montajı ve kararlı çalışması ile pratik ve güvenilir bir çözüm sunar
