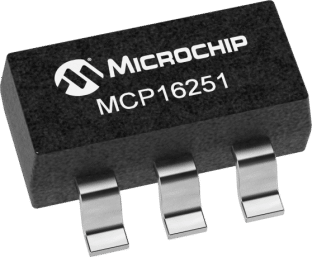

MCP16251T-I/CH Düşük Gerilim Girişli Boost Konvertör Entegresi
DC-DC VOLTAJ YÜKSELTİCİ ENTEGRE
MCP16251T-I/CH, düşük giriş gerilimlerini daha yüksek ve kararlı bir DC çıkış gerilimine dönüştürmek için tasarlanmış senkron anahtarlamalı boost konvertör entegresidir. 0,35V seviyesine kadar düşebilen çalışma giriş gerilimi, düşük bekleme akımı ve yüksek verimlilik özellikleriyle pil ve batarya ile çalışan elektronik devrelerde kullanılabilir.
Öne Çıkan Özellikler:
✔️ Üretici: Microchip Technology
✔️ Model: MCP16251T-I/CH
✔️ Entegre Tipi: DC-DC Boost (Voltaj Yükseltici)
✔️ Başlangıç Gerilimi: 0,82V
✔️ Çalışma Giriş Gerilimi: 0,35V seviyesine kadar
✔️ Ayarlanabilir Çıkış Gerilimi: 1,8V – 5,5V
✔️ Maksimum Giriş Gerilimi: Çıkış geriliminden düşük olmalıdır
✔️ Tipik Verimlilik: %96'ya kadar
✔️ Tipik Tepe Giriş Akım Sınırı: 650mA
✔️ Anahtarlama Frekansı: 500kHz
✔️ Tipik Sükûnet Akımı: 4µA'dan düşük
✔️ Tipik Kapatma Akımı: 0,6µA
✔️ Kontrol Modu: Otomatik PFM/PWM
✔️ Dahili Yapı: Senkron doğrultucu ve dahili kompanzasyon
Akım ve Performans Bilgileri:
✔️ 1,2V girişten 3,3V çıkışta 100mA üzeri çıkış akımı
✔️ 2,4V girişten 3,3V çıkışta 250mA üzeri çıkış akımı
✔️ 3,3V girişten 5V çıkışta 225mA üzeri çıkış akımı
Not: Yukarıdaki çıkış akımları belirtilen çalışma koşullarına ait tipik değerlerdir; gerçek performans giriş gerilimi, yük, harici bileşenler ve devre tasarımına göre değişebilir.
Öne Çıkan Teknik Avantajlar:
✔️ Düşük gerilimli pil ve batarya kaynaklarından enerji elde etmeye yardımcı olur.
✔️ Dahili senkron doğrultucu sayesinde harici Schottky diyot ihtiyacını azaltır.
✔️ Yumuşak başlangıç ve ani akım sınırlama özelliklerini destekler.
✔️ Kapatma sırasında gerçek yük ayırma özelliği sunar.
✔️ Anti-ringing kontrolü ile anahtarlama kaynaklı istenmeyen salınımların azaltılmasına yardımcı olur.
✔️ Düşük bekleme ve kapatma akımlarıyla enerji tasarrufu gerektiren uygulamalara uygundur.
Kullanım Alanları:
✔️ Pil ve batarya ile çalışan taşınabilir elektronik cihazlar
✔️ Düşük gerilimli enerji toplama devreleri
✔️ Mikrodenetleyici ve sensör uygulamaları
✔️ Düşük güçlü IoT cihazları
✔️ 3,3V ve 5V besleme gerektiren elektronik devreler
✔️ Düşük güç tüketimli taşınabilir sistemler
Ürün Açıklaması
MCP16251T-I/CH boost konvertör entegresi, giriş geriliminin hedef çıkış geriliminin altında olduğu uygulamalarda voltaj yükseltme işlemi için kullanılır. Geniş çalışma aralığı, düşük sükûnet akımı ve otomatik PFM/PWM çalışma özelliği sayesinde özellikle pil ömrünün önemli olduğu devre tasarımlarında avantaj sağlar.
Tasarım Notları:
✔️ Çıkış akımı yalnızca entegre tarafından değil; giriş gerilimi, bobin, kondansatörler, PCB yerleşimi ve termal koşullar tarafından da belirlenir.
✔️ %96 verimlilik, tüm gerilim ve yük koşullarında garanti edilen bir değer değildir.
✔️ MCP16251 ve MCP16252 modellerinin kapatma davranışları farklı olabilir. MCP16252'ye özgü giriş-çıkış bypass özelliğini MCP16251 için varsaymayın.
✔️ PCB tasarımı ve pin bağlantıları için üreticinin ilgili parça numarasına ait veri sayfası kontrol edilmelidir.
