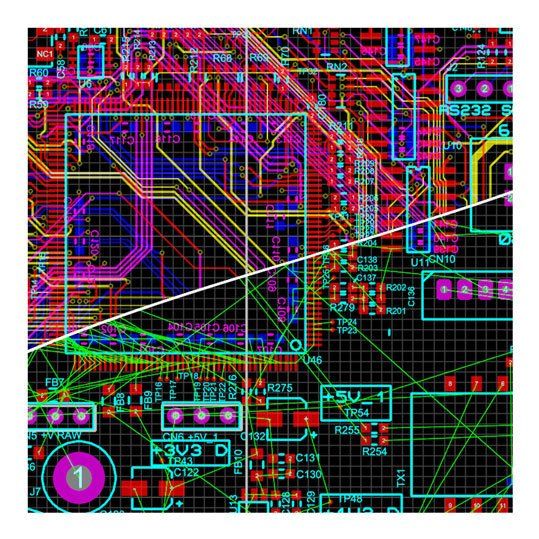

Proteus PCB Design Starter Kit
Proteus PCB Design Starter Kit, elektronik devre tasarımına yeni başlayanlar için geliştirilmiş güçlü ve kullanıcı dostu bir PCB (baskı devre kartı) tasarım ve simülasyon yazılımıdır.
ISIS şematik çizim, ARES PCB çizim ve ProSPICE simülasyon modüllerini içeren bu paket, 500 pine kadar devre tasarımı için mükemmel bir çözümdür.
Kompakt projeler, eğitim amaçlı çalışmalar ve düşük karmaşıklıktaki devre tasarımları için idealdir.
Özellikler:
✅ Şematik Çizim (ISIS): Elektronik devrelerinizi kolayca oluşturun ve bağlantılarınızı düzenleyin.
✅ Simülasyon (ProSPICE): Analog ve temel dijital devrelerinizi test edin, hataları önceden görün.
✅ PCB Tasarımı (ARES): 500 bacak kapasiteli baskı devre çizim imkanı.
✅ Otomatik Yol Çizici: Shape-Based Autorouter ile hızlı ve verimli hat yönlendirme.
✅ Gerber Çıktısı: Üretime hazır dosyalar oluşturma desteği.
✅ Hiyerarşik Şematik: Büyük projelerde düzenli ve katmanlı çalışma imkanı.
✅ Malzeme Listesi (BOM): Kapsamlı ve özelleştirilebilir parça listesi oluşturma.
✅ Cross-Probing Desteği: Şematik ve PCB arasında anında senkron seçim yapabilme.
✅ Tasarım Kuralı Yöneticisi (Design Rule Manager): Otomatik hata kontrolü ve kurallara uygunluk denetimi.
✅ Kompakt ve Verimli: Eğitim kurumları, öğrenciler ve hobi kullanıcıları için uygun fiyatlı profesyonel çözüm.
Kısıtlamalar:
❌ 3D PCB görüntüleme mevcut değildir.
❌ ODB++, IDF, STEP, IGES formatlarında çıktı alınamaz.
❌ Otomatik komponent yerleştirme (Auto-Placer) desteği yoktur.
❌ Çok katmanlı (örneğin analog ve dijital toprak) bakır alanı oluşturma desteklenmez.
(Bu özellikler Proteus PCB Design Level 2 ve üzeri sürümlerde bulunmaktadır.)
Kullanım Alanları:
✔️ Elektronik eğitimi ve laboratuvar çalışmaları
✔️ Öğrenci projeleri ve prototip devre tasarımları
✔️ Küçük ölçekli profesyonel devre üretimi
✔️ Mikrodenetleyici tabanlı sistem geliştirme
✔️ Hobi amaçlı devre çizimi ve simülasyonlar
Sıkça Sorulan Sorular (S.S.S.) – Proteus PCB Design Starter Kit
❓ Proteus PCB Design Starter Kit nedir?
✅ Proteus PCB Design Starter Kit, elektronik devrelerin şematik çizimi, simülasyonu ve baskı devre kartı (PCB) tasarımı için kullanılan başlangıç seviyesinde bir yazılım paketidir. 500 pine kadar devre tasarımı yapılabilir.
❓ Bu sürüm hangi modülleri içeriyor?
✅ Paket içerisinde ISIS şematik çizim, ProSPICE simülasyon ve ARES PCB çizim modülleri bulunmaktadır.
Bu sayede devre tasarlayıp simülasyonunu yapabilir, baskı devresini hazırlayabilirsiniz.
❓ Bu sürümde 3D PCB görüntüleme özelliği var mı?
❌ Hayır, 3D görüntüleme özelliği Starter Kit sürümünde bulunmaz.
Bu özellik Level 2, Level 3 ve Platinum Edition sürümlerinde yer almaktadır.
❓ Proteus Starter Kit ile kaç bacaklı (pinli) devre tasarlanabilir?
✅ En fazla 500 pin (komponent bacağı) kapasiteli devre kartları tasarlanabilir.
Bu, hobi projeleri ve eğitim amaçlı çalışmalar için yeterlidir.
❓ Çıkış dosya formatları nelerdir?
✅ Gerber formatında üretim dosyası alınabilir.
❌ STEP, IGES, ODB++, IDF gibi profesyonel CAD formatları bu sürümde bulunmaz.
❓ Otomatik yol çizici (Autorouter) özelliği var mı?
✅ Evet, Shape-Based Autorouter özelliği mevcuttur.
Bu araç, bağlantıları otomatik olarak çizer ve yönlendirir.
Ancak sadece tam otomatik modda çalışır.
❓ Proteus PCB Design Starter Kit kimler için uygundur?
✅ Elektronik tasarıma yeni başlayanlar, öğrenciler, öğretmenler, laboratuvar ortamları ve küçük ölçekli projeler geliştiren kullanıcılar için idealdir.
❓ Simülasyon yapılabiliyor mu?
✅ Evet. ProSPICE modülü sayesinde analog ve temel dijital devrelerinizi simüle edebilir, çalışma davranışlarını test edebilirsiniz.
❓ Proteus Starter Kit hangi işletim sistemlerinde çalışır?
✅ Windows işletim sistemleri ile uyumludur.
(Windows 7, 8, 10 ve 11 desteklenir.)
❓ Daha gelişmiş sürüme geçmek mümkün mü?
✅ Evet. İhtiyacınıza göre Level 2, Level 2+, Level 3 veya Platinum Edition sürümlerine yükseltme yapabilirsiniz.
Bu sürümler daha fazla pin kapasitesi, 3D görüntüleme, çoklu bakır katmanı ve gelişmiş autorouter desteği sunar.
