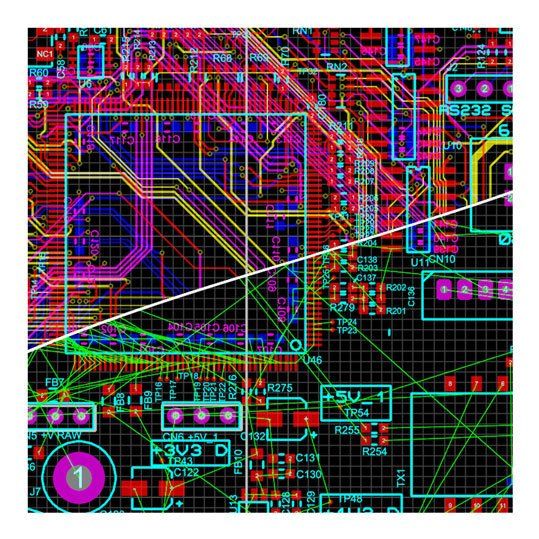

Proteus Professional PCB Design Level 2

Proteus PCB Design Level 2

PCB ürün gamındaki tüm özellikleri içeren PCB Design Level 2, karmaşık ve yoğun baskı devre kart tasarımı için son derece uygundur.

 "Proteus PCB Design Level 2” aşağıdaki ana modülleri içermektedir.

● ISIS şematik çizim

● ProSPICE simulasyon (analog ve temel dijital simulasyon)

● ARES PCB çizim modülü (1000 bacak tasarım kapasiteli)

● Şekil esaslı otomatik yol çizici – shape based autorouter

● Karta otomatik komponent yerleştirme - autoplacer

● 3 boyutlu (3D) görüntüleme modülü

● Proteus içine ve dışına STEP/IGES aktarma özelliği

● Diğer MCAD paketleriyle uyumululuk

Desteklenen özellikler

● Hiyerarşik şematik çizim

● Tümüyle kullanıcının ihtiyacına göre düzenleyebileceği malzeme listesi (BOM – Bill of Materials) raporlama modülü

● Eşleştirme - "Cross probing” - özellikli interaktif tasarım gezgini aracı (Interactive Design Explorer ) aracılığıyla, şematikte ya da PCVB’de seçilen komponent, ağ, terminal, bağlantı noktası vb.nin  anında PCB ya da şematik tarafında işaretlenebilmesi

● Komponent montaj seçenekleri

● Proje notları modülü

● Formal Design Re-use with Project Clips/Design Snippets.

● Başka proje tasarımlarında da kullanılmesi için proje klipleri / tasarım parçaları oluşturabilme

● ISIS şematik çizime BSDL ve ARES baskı devre çizim modülüne PADS ASCII kütüphane aktarma modülü

● 3 boyutlu baskı devre kartı görüntüleme modülü

● Gerber, ODB++, IDF, PDF, STEP ve IGES formatlarında dosya elde etme olanağı

● Komut dizisi modunda ya da interaktif çalışan şekil esaslı otomatik yol çizici - Shape Based Autorouter

● Oldukça kapsamlı yapılandırılabilen tasarım kuralı aracı – Design Rule Manager

● Otomatik yol uzunluğu eşleştirme ve yol ayarlama

● Her bakır katında birden fazla, örneğin analog toprak, dijital toprak vb gibi, poligonal bakır kaplama alanları tasarlayabilme olanağı

● Kullanıcı tarafından ölçülendirilebilen güç kaplama – power plane - alanları

● Dinamik gözyaşı damlaları

Kısıtlamalar

● En fazla 1000 bacak tasarım kapasitelidir. Daha yüksek bacak kapasitesi için sürüm, Level 2+ (2000 bacak) ya da Level 3 (sınırsız) modülüne yükseltilmelidir.
