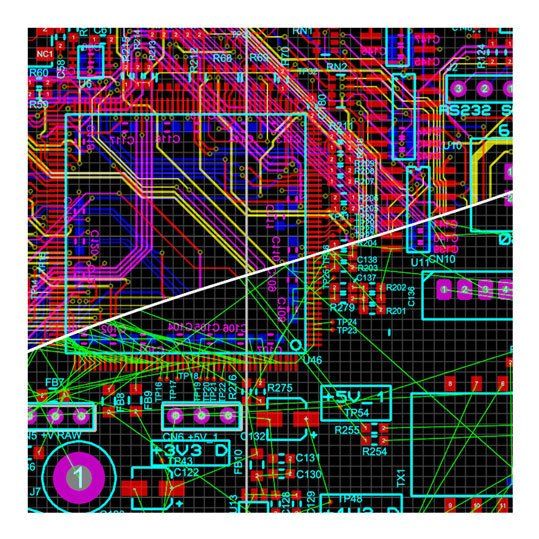

Proteus Professional PCB Design Level 1

Proteus PCB Design Level 1

Zengin özellikler içeren PCB Design Level 1, orta düzeyde karmaşık ve yoğunluğa sahip, toplamda en fazla 1000 komponent bacak kapasiteli  baskı devre kart tasarımı için son derece uygundur.



 "Proteus PCB Design Level 1” aşağıdaki ana modülleri içermektedir.

● ISIS şematik çizim

● ProSPICE simulasyon (analog ve temel dijital simulasyon)

● ARES PCB çizim modülü (1000 bacak kapasiteli)

● Şekil esaslı otomatik yol çizici – shape based autorouter

Desteklenen özellikler

Automatic Power Plane Generation (limited to one per layer).

Gerber Export.

● Hiyerarşik şematik çizim

● Tümüyle kullanıcının ihtiyacına göre düzenleyebileceği malzeme listesi (BOM – Bill of Materials) raporlama modülü

● Eşleştirme - "Cross probing” - özellikli interaktif tasarım gezgini aracı (Interactive Design Explorer ) aracılığıyla, şematikte ya da PCVB’de seçilen komponent, ağ, terminal, bağlantı noktası vb.nin  anında PCB ya da şematik tarafında ● işaretlenebilmesi

● Komponent montaj seçenekleri

● Proje notları modülü

● Başka proje tasarımlarında da kullanılmesi için proje klipleri / tasarım parçaları oluşturabilme

● ISIS şematik çizime BSDL ve ARES baskı devre çizim modülüne PADS ASCII kütüphane aktarma modülü

● Oldukça kapsamlı yapılandırılabilen tasarım kuralı aracı – Design Rule Manager

● Tasarım kuralı aracının izlemesi altında interaktif bakır yol çizimi

● Şekil esaslı otomatik yol çizici - Shape Based Autorouter (*)

● Besleme, toprak vb. gibi güç sinyalleri için otomatik bakır kaplama alanı üretimi ( bakır kat başına bir tane ile sınırlıdır) (**)

● Gerber formatında dosya çıktısı



(*)  Şekil esaslı otomatik yol çizici sadece tam otomatik modda çalıştırılabilir.

(**)Bakır kaplama alanı bakır katın tümünü kaplayacak şekilde tasarlanabilir.



Kısıtlamalar (***)

● 3 boyutlu baskı devre kartı görüntüleme modülü

● ODB++, IDF, PDF, STEP ve IGES formatlarında dosya çıktısı elde etme olanağı

● Komut dizisi modunda ya da interaktif çalışan şekil esaslı otomatik yol çizici - Shape Based Autorouter (*)

● Otomatik yol uzunluğu eşleştirme ve yol ayarlama

● Her bakır katında birden fazla, örneğin analog toprak, dijital toprak vb gibi, poligonal bakır kaplama alanları tasarlayabilme olanağı (**)

● Kullanıcı tarafından ölçülendirilebilen güç kaplama – power plane - alanları

● Dinamik gözyaşı damlaları

● Karta otomatik komponent yerleştirme – autoplacer

(***) Kısıtlamalar bölümündeki özellikler, PCB Design Level 2, Level 2+, Level 3 ve Platinum Edition’da kullanıma açıktır.
