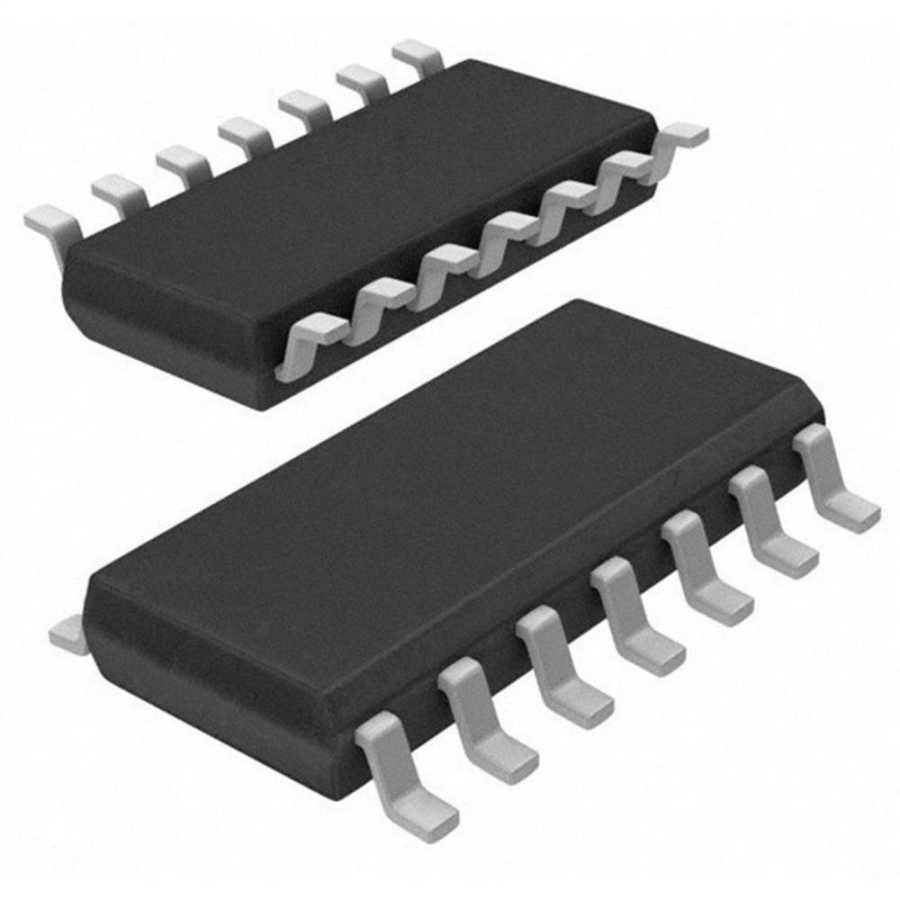

LM224 SMD Op-Amp Entegresi SOIC-14 Quad Operational Amplifier
LM224 SMD Op-Amp Entegresi SOIC-14, tek bir entegre içerisinde 4 adet bağımsız operasyonel yükselteç (Op-Amp) barındıran, düşük güç tüketimi ve geniş besleme voltajı desteği sunan çok amaçlı bir analog entegredir. SOIC-14 SMD kılıfı sayesinde yüzey montaj uygulamalarına uygundur ve sensör sinyal işleme, ölçüm devreleri, filtreleme, yükseltme ve endüstriyel kontrol sistemlerinde güvenle kullanılabilir.
1.2MHz bant genişliği ve 0.5V/µs slew rate (tepki hızı) ile analog sinyal işleme uygulamalarında kararlı ve güvenilir performans sunar. Geniş çalışma voltajı sayesinde hem tek beslemeli hem de çift beslemeli devre tasarımlarına kolayca entegre edilebilir.
Teknik Özellikler
✅ Üretici: Texas Instruments (Muadil üreticiler bulunabilir)
✅ Ürün Serisi: LM Serisi
✅ Ürün Tipi: Quad Operational Amplifier (4 Kanallı Op-Amp)
✅ Model: LM224
✅ Paket Tipi: SOIC-14
✅ Montaj Tipi: SMD (Yüzey Montaj)
✅ Pin Sayısı: 14
✅ Amplifikatör Sayısı: 4
✅ Tek Besleme Gerilimi: 3V - 32V DC
✅ Çift Besleme Gerilimi: ±1.5V - ±16V
✅ Bant Genişliği: 1.2MHz
✅ Slew Rate (Tepki Hızı): 0.5V/µs
✅ Bacak Aralığı (Pitch): 1.27mm
✅ Maksimum Boyutlar: 8.20mm × 10.50mm
✅ Çalışma Sıcaklığı: -25°C ~ +85°C
✅ RoHS: Uyumlu
Öne Çıkan Özellikler
✔ Tek entegre içerisinde 4 bağımsız Op-Amp bulunur.
✔ Düşük güç tüketimi sayesinde enerji verimli çalışır.
✔ Geniş besleme voltajı aralığı ile farklı elektronik projelere uyumludur.
✔ Yüksek giriş empedansı sayesinde hassas analog sinyal işleme sağlar.
✔ 1.2MHz bant genişliği ile kararlı performans sunar.
✔ SOIC-14 SMD yapısı sayesinde kompakt PCB tasarımlarına uygundur.
✔ Analog yükseltme, filtreleme ve ölçüm uygulamalarında güvenilir çözüm sunar.
✔ Endüstriyel ve profesyonel elektronik tasarımlar için idealdir.
Kullanım Alanları
✔ Sensör sinyal koşullandırma devreleri
✔ Endüstriyel kontrol sistemleri
✔ Analog sinyal yükseltme devreleri
✔ Aktif filtre uygulamaları
✔ Ölçüm ve test cihazları
✔ Otomotiv elektroniği
✔ Ses ve sinyal işleme devreleri
✔ Medikal elektronik sistemleri
✔ Veri toplama sistemleri
✔ Arduino, STM32 ve diğer mikrodenetleyici projeleri
Paket İçeriği
1 Adet LM224 SMD Op-Amp Entegresi SOIC-14
LM224 SOIC-14 SMD Op-Amp Entegresi, dört bağımsız operasyonel yükselteci tek bir kompakt pakette sunarak PCB üzerinde yer tasarrufu sağlar. Düşük güç tüketimi, geniş çalışma voltajı desteği ve güvenilir analog performansı sayesinde endüstriyel uygulamalardan hobi projelerine kadar birçok elektronik tasarımda tercih edilen çok yönlü bir operasyonel yükselteç entegresidir. Özellikle sinyal yükseltme, filtreleme ve analog veri işleme uygulamalarında yüksek performans ve uzun ömürlü kullanım sunar.
