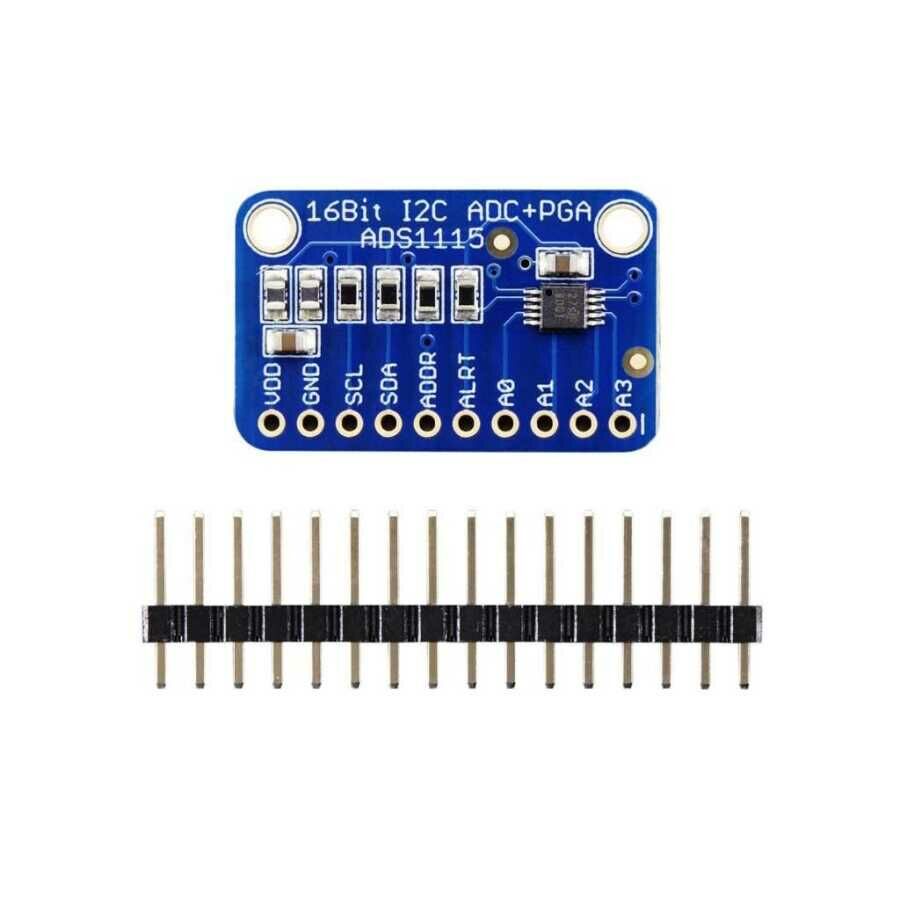

ADS1115 16 Bit I2C 4 Kanal Analog-Dijital Çevirici ADC Modülü

ADS1115 16 Bit I2C 4 Kanal ADC Modülü, analog sinyalleri yüksek hassasiyetle dijital verilere dönüştürmek için kullanılan gelişmiş bir analog-dijital çevirici modülüdür. Dahili ADC özelliği bulunmayan mikrokontrolcüler veya daha yüksek çözünürlüklü analog ölçüm gerektiren projeler için ideal bir çözümdür.

ADS1115 entegresi sayesinde 16-bit çözünürlükte ölçüm yapabilir ve saniyede 860 örnekleme hızına (SPS) ulaşabilir. Dahili programlanabilir kazanç amplifikatörü (PGA) sayesinde düşük seviyeli analog sinyaller 16 kata kadar güçlendirilebilir.

I2C haberleşme arayüzü sayesinde Arduino, ESP8266, ESP32, Raspberry Pi ve diğer birçok mikrokontrolcü ile kolayca kullanılabilir.

Öne Çıkan Özellikler

✅ ADS1115 yüksek hassasiyetli ADC entegresi

✅ 16 Bit çözünürlük

✅ 4 kanal tekli analog giriş

✅ 2 kanal diferansiyel giriş desteği

✅ I2C haberleşme arayüzü

✅ 8 SPS – 860 SPS ayarlanabilir örnekleme hızı

✅ Programlanabilir kazanç amplifikatörü (PGA)

✅ Düşük seviyeli sinyalleri 16 kata kadar güçlendirme

✅ Programlanabilir karşılaştırıcı devresi

✅ Düşük güç tüketimi

✅ Otomatik kapanma özelliği

Teknik Özellikler

Entegre: ADS1115

ADC Çözünürlüğü: 16 Bit

Analog Giriş Sayısı: 4 Kanal

Giriş Modu: 4 Tekli Giriş veya 2 Diferansiyel Giriş

Haberleşme Arayüzü: I2C

Çalışma Gerilimi: 2V – 5V

Örnekleme Hızı: 8 SPS – 860 SPS

Güç Tüketimi: Sürekli ölçüm modunda yaklaşık 150 µA

Kazanç Amplifikatörü: Dahili PGA

Maksimum Kazanç: 16 Kat

I2C Adresi: 0x48 – 0x4B

Aynı I2C Hattında Kullanım: Maksimum 4 ADS1115 Modülü

Toplam Analog Kanal: 16 Kanala Kadar

I2C Adresleme Özelliği

ADS1115 modülü üzerindeki adres bağlantıları sayesinde 4 farklı I2C adresi kullanılabilir.

0x48

0x49

0x4A

0x4B

Aynı I2C hattına 4 farklı ADS1115 modülü bağlanarak toplamda 16 adet analog giriş kanalı elde edilebilir.

Kullanım Alanları

✅ Arduino projeleri

✅ ESP8266 ve ESP32 projeleri

✅ Raspberry Pi uygulamaları

✅ Hassas voltaj ölçümü

✅ Pil ve batarya voltaj takibi

✅ Analog sensör uygulamaları

✅ Akım ve gerilim ölçüm sistemleri

✅ Veri toplama sistemleri

✅ Endüstriyel otomasyon projeleri

ADS1115 16 Bit I2C ADC Modülü, yüksek çözünürlüklü analog ölçüm yapmak isteyen elektronik projeleri için kompakt, düşük güç tüketimli ve kullanımı kolay bir çözümdür.
