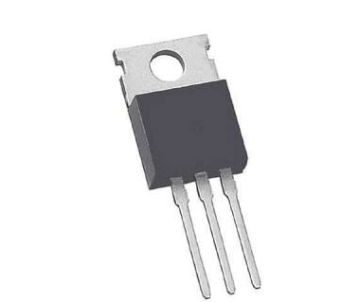

TA78015AP 15V 1A Voltaj Regülatörü TO-220
TA78015AP 15V Voltaj Regülatörü IC TO-220
15V VOLTAJ REGÜLATÖRÜ
*ORİJİNAL TOSHİBA
TA78015AP, Toshiba üretimi 3 bacaklı pozitif voltaj regülatörüdür. 78xx ailesine ait olan bu entegre, giriş gerilimindeki değişimlere karşı sabit +15V çıkış gerilimi sağlamak için kullanılır. TO-220AB paketi sayesinde soğutucu ile birlikte daha yüksek akım gerektiren uygulamalarda kullanılabilir.
Öne Çıkan Özellikler
✔️ Üretici: Toshiba
✔️ Ürün Tipi: Pozitif Voltaj Regülatörü
✔️ Çıkış Gerilimi: Sabit +15V
✔️ Çıkış Akımı: 1A üzeri
✔️ Tipik Maksimum Akım: ~1,4A (uygun soğutma ile)
✔️ Maksimum Giriş Gerilimi: 35V
✔️ Tipik Dropout Gerilimi: ~2V
✔️ Önerilen Minimum Giriş: ~17V
✔️ Çıkış Toleransı: ±5% civarı
✔️ Line Regulation: ~0,3%
✔️ Load Regulation: ~0,3%
✔️ Paket: TO-220AB
✔️ Bacak Sayısı: 3
✔️ Polarite: Pozitif
✔️ Junction Maksimum Sıcaklığı: 125°C
Koruma Özellikleri
✔️ Termal Aşırı Yük Koruması: Aşırı sıcaklık durumunda entegre kendini korumaya alır.
✔️ Kısa Devre Akım Sınırlaması: Çıkış kısa devre durumlarına karşı dahili akım sınırlama özelliğine sahiptir.
Pin Dizilimi
Yazı yüzü size bakacak ve bacaklar aşağıda olacak şekilde:
| Pin | Bağlantı |
|---|---|
| 1 | IN – Giriş |
| 2 | GND – Toprak |
| 3 | OUT – +15V Çıkış |
Kullanım Alanları
✔️ 15V sabit besleme devreleri
✔️ Elektronik güç kaynakları
✔️ Mikrodenetleyici ve elektronik devre beslemeleri
✔️ Endüstriyel kontrol devreleri
✔️ Analog devreler
✔️ Amplifikatör ve ses devreleri
✔️ Regüle edilmiş DC güç kaynakları
Kullanım Notu
TA78015AP, lineer bir voltaj regülatörüdür. Giriş ve çıkış arasındaki gerilim farkı ısıya dönüştüğü için, yüksek akım uygulamalarında uygun bir soğutucu kullanılması gerekir. Örneğin 24V girişten 15V çıkışta 1A akım çekildiğinde yaklaşık 9W güç ısı olarak harcanabilir.
Giriş gerilimi, regülatörün düzgün çalışması için çıkış geriliminden yeterince yüksek olmalıdır. Verilen tipik dropout değeri dikkate alındığında +15V çıkış için yaklaşık 17V ve üzeri giriş gereklidir; gerçek çalışma koşulları yük ve sıcaklığa bağlıdır.
Sık Sorulan Sorular
TA78015AP kaç volt çıkış verir?
Sabit +15V DC çıkış verir.
TA78015AP kaç amperdir?
1A üzeri çıkış akımı sağlayabilir. Yaklaşık 1,4A seviyeleri uygun soğutma ve çalışma koşullarına bağlıdır.
TA78015AP girişine kaç volt uygulanabilir?
Verilen özelliklere göre maksimum giriş gerilimi 35V'tur.
TA78015AP'nin pin dizilimi nasıldır?
Yazı yüzü önde olacak şekilde soldan sağa IN – GND – OUT şeklindedir.
TA78015AP için soğutucu gerekir mi?
Akım yükseldikçe oluşan ısı artar. Özellikle yüksek giriş gerilimi ve yüksek çıkış akımında uygun soğutucu kullanılması gerekir.
