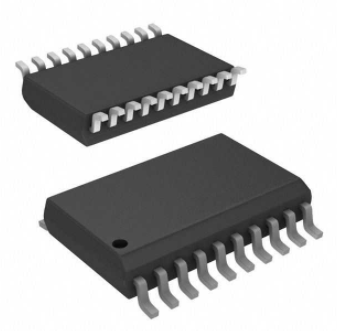

74HC573D SOIC-20W LOGIC IC

74HC573D, SOIC-20W paketinde bulunan bir 8-bit latch (kilitli bellek) entegresidir. İşte temel özellikleri:

Özellikler:

• Tip: 8-bit latch (G/ LE kontrollü)
• Mantık Ailesi: HC (High-speed CMOS)
• Besleme Gerilimi (Vcc): 2V - 6V
• Giriş ve Çıkış Voltajı: CMOS/TTL uyumlu
• Çıkış Tipi: 3-state (üç durumlu çıkış)
• Maksimum Çalışma Frekansı: ~77 MHz @ 5V
• Akım Kapasitesi: ±25mA (çıkış akımı)
• Paket Tipi: SOIC-20W (Wide Small Outline Integrated Circuit)

Fonksiyon Açıklaması:

• 74HC573D, 8-bitlik D-latch devresidir.
• Latch Enable (LE) pini: HIGH olduğunda girişler çıkışa yansıtılır, LOW olduğunda girişler hafızaya alınır ve çıkışlar sabit kalır.
• Output Enable (OE) pini: LOW olduğunda çıkışlar aktif, HIGH olduğunda ise çıkışlar yüksek empedans durumuna (high impedance) geçer.

Kullanım Alanları:

• Mikrodenetleyiciler ve mikroişlemcilerle arayüzleme
• Veri saklama ve veri yolu arayüz uygulamaları
• Dijital sistemlerde geçici veri saklama
• Bellek arabirimleri
